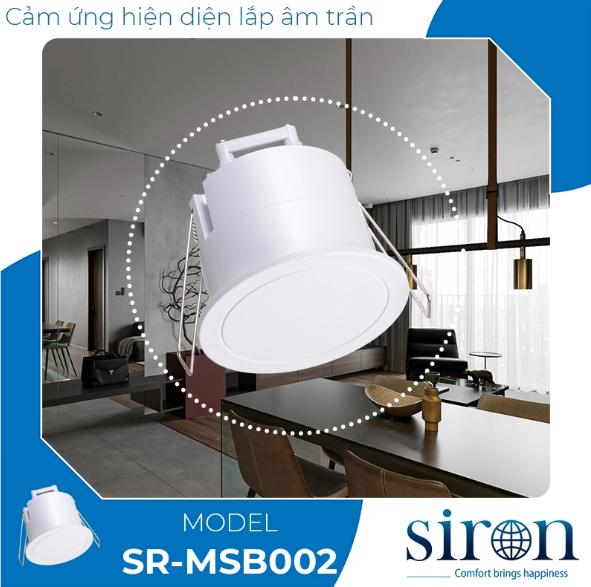

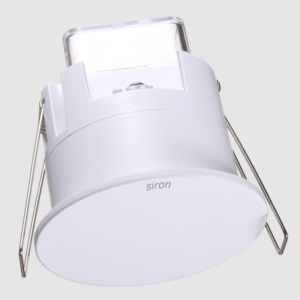

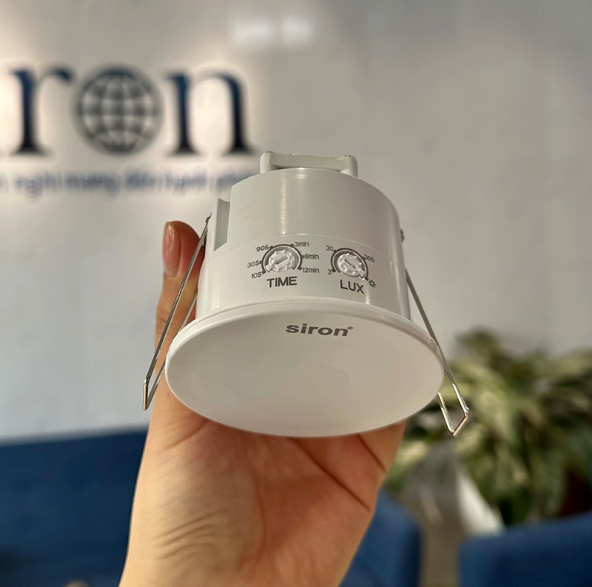

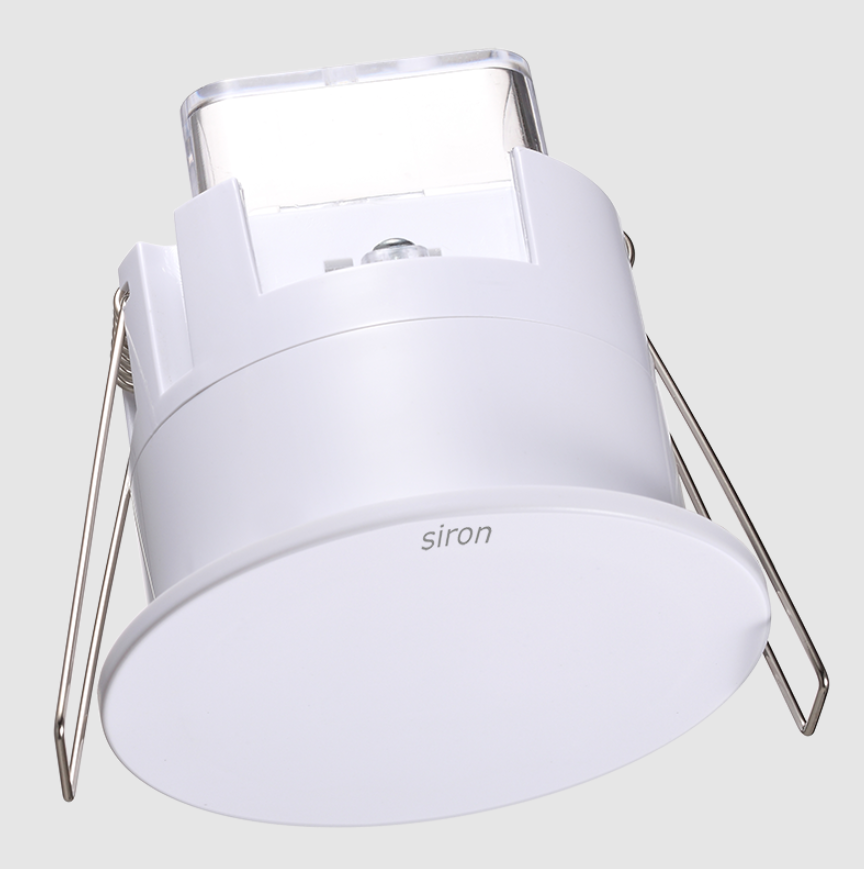

Cảm ứng hiện diện lắp âm trần Siron SR-MSB002

CHỨC NĂNG:

• Có thệ nhận biết ngày và đêm: Có thể hoạt động vào ban ngày và ban đêm khi được điều chỉnh về vị trí “mặt trời” (Tối đa). Nó có thể hoạt động trong điều kiện ánh sáng xung quanh dưới 3 LUX khi được điều chỉnh ở vị trí 3 LUX. Nếu bạn test sản phẩm nên điều chỉnh về vị trí “mặt trời” (Tối đa).
• Phát hiện hơi thở của người và giữ đèn sáng liên tục khi bạn đứng tại chỗ ít hơn 3m đến cảm biến.
• Khi bạn đến nơi cách cảm biến 3 – 4,5m, nó sẽ phát hiện chuyển động của con người và bật đèn rồi tắt đèn sau thời gian đã cài đặt nếu không có sự chuyển động trong thời gian chiếu sáng.
• Thời gian trễ được bổ sung liên tục: Khi nhận được tín hiệu cảm ứng thứ 2 trong phạm vi cảm ứng đầu tiên, nó sẽ khởi động lại thời gian kể từ thời điểm phát hiện này.
• Thời gian độ trễ có thể điều chỉnh được. Nó có thể được thiết lập theo mong muốn của người tiêu dùng. Mức tối thiểu thười gian là 10 giây ± 3 giây, 12 ± 1 phút, có thể điều chỉnh.

THÔNG SỐ KỸ THUẬT:

– Chất liệu: Nhựa PC (Chống tia cực tím).

– Màu sắc: Trắng.

– Trọng lượng: 152 gam.

– Kích thước: Φ76.0 x Φ61.5 x 75.4. Lỗ cắt Φ 63-66mm.

– Đóng gói: 50 PCS – 44 x 43 x 22.5 cm.

– Cấp độ bảo vệ: IP20/IP54.

– Phạm vi quét: 360°/180°.

– Điện áp hoạt động: 220 – 240VAC/50 – 60Hz.

– Công suất tiêu thụ không tải:

– Nhiệt độ hoạt động: -10 đến 70°C.

– Công suất ra tải:

Đèn sợi đốt:
1200W(220-240V/AC)

800W(110-130V/AC)

Đèn LED, Compack:
600W(220-240V/AC)

300W(110-130V/AC)

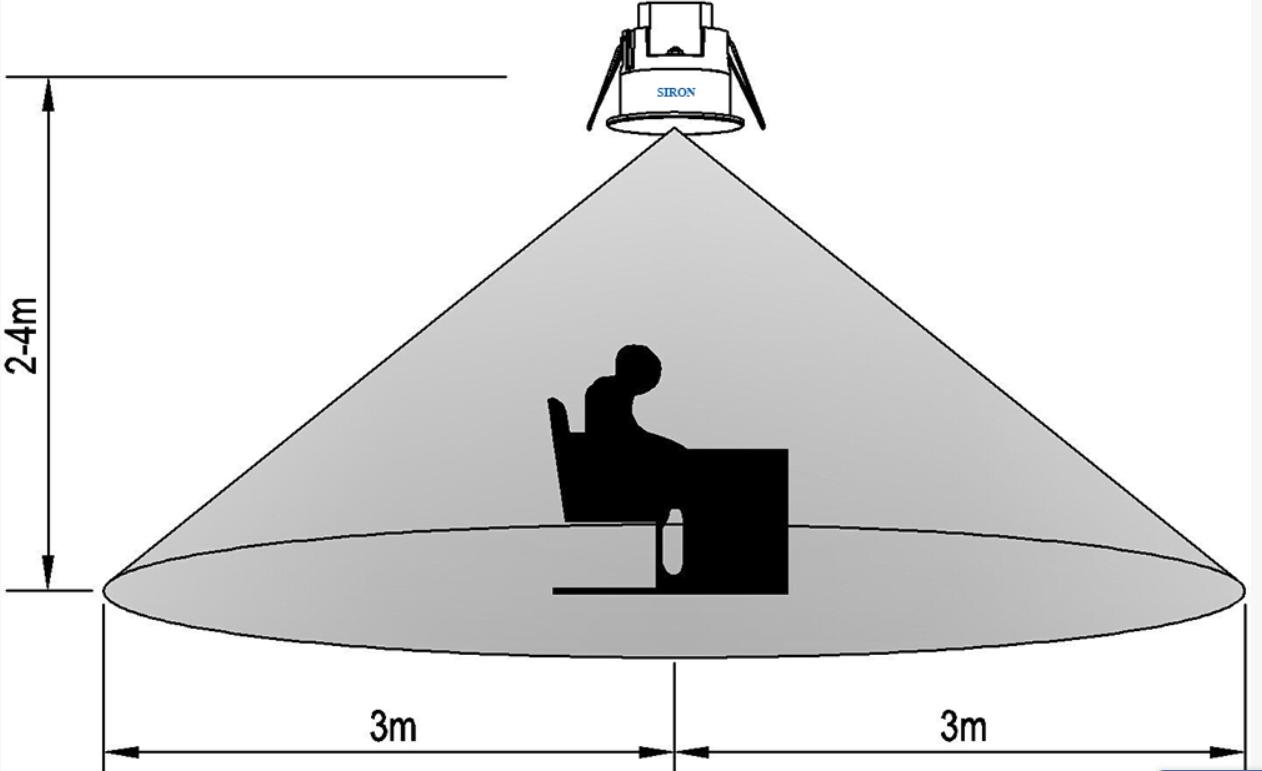

– Khoảng cách cảm ứng: Bán kính 3m.

– Thời gian điều chỉnh tự tắt: 10 ± 3 giây đến 12 ± 1 phút, có thể điều chỉnh.

– Tốc độ chuyển động phát hiện: 0,6-1,5m/s.

– Độ sáng điều chỉnh cảm biến hoạt động: 3 ~ 2000 LUX, có thể điều chỉnh.

– Độ cao gắn trần: 2 ~ 4m.

MÔ HÌNH HOẠT ĐỘNG:

LẮP ĐẶT: (Xem sơ đồ).

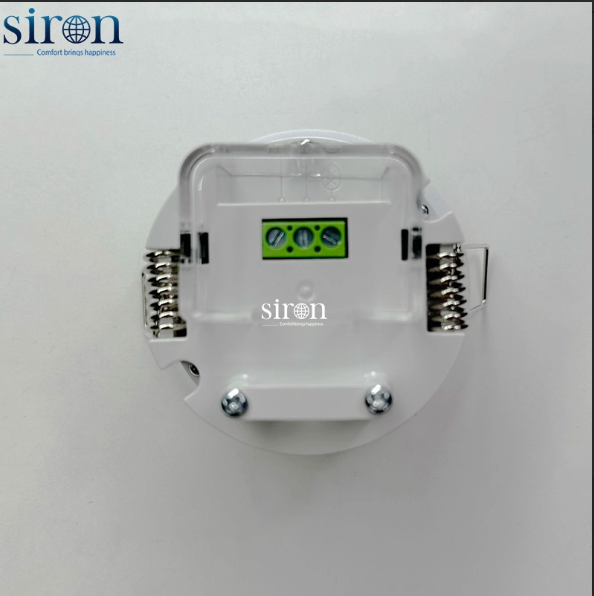

• Tắt nguồn và tháo nắp trong suốt ra.
• Đấu nối nguồn điện vào cực kết nối của cảm biến theo sơ đồ dây kết nối.
• Lắp lại nắp trong suốt vào vị trí ban đầu.
• Gấp lò xo kim loại của cảm biến lên trên rồi đặt cảm biến vào lỗ thích hợp hoặc hộp lắp đặt. Khi nhả lò xo, cảm biến sẽ được đặt ở vị trí lắp đặt này.
• Sau khi lắp đặt xong, bật nguồn rồi chạy thử.

TEST KIỂM TRA SẢN PHẨM:

• Vặn nút LUX kịch về phía mặt trời. Nút TIME về phía 10s.
• Khi bật nguồn, đèn sẽ sáng ngay lập tức. Sau đó nếu cảm biến nhận được tín hiệu cảm ứng trở lại, nó có thể hoạt động bình thường.
• Khi bạn đi bộ đến nơi cách cảm biến chưa đến 3m (bán kính), nó sẽ phát hiện hơi thở của con người và giữ đèn sáng. Khi đi bộ tới nơi hơn 3m (bán kính), thì đèn sẽ tắt sau thời gian đã định nếu không có chuyển động nào khác.
• Khi đi bộ đến nơi cách cảm biến 3-4,5m (bán kính) nó sẽ phát hiện chuyển động của con người và bật đèn theo thời gian đã định.
• Khi cảm biến nhận được tín hiệu cảm ứng thứ hai trong lần cảm ứng đầu tiên, nó sẽ khởi động lại thời gian kể từ thời điểm này.

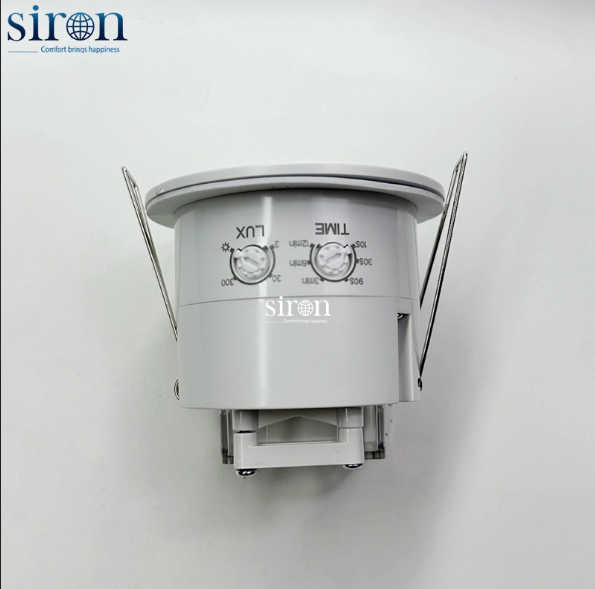

CHỨC NĂNG CÁC NÚT

• Nút LUX : Điều chỉnh chế độ nhận biết môi trường sáng hay tối để kích hoạt chế độ cảm biến hoạt động mở đèn:
• Nếu người dùng cần điều chỉnh nút LUX xoay về phía “mặt trời”    thì cảm biến sẽ luôn luôn được kích hoạt trạng thái sẵn sàng để nhận chuyển động của con người trong vùng quét để bật đèn.
• Nếu người dùng cần điều chỉnh nút LUX xoay về phía “mặt trăng” thì cảm biến chỉ được kích hoạt trạng thái sẵn sàng để nhận chuyển động thân nhiệt trong vùng quét để bật đèn khi môi trường thiếu ánh sáng.

– Khi thiết bị đã cảm biến bật đèn thì chế độ cảm biến sáng/tối không còn ảnh hưởng đến quá trình cảm biến thân nhiệt chuyển động trong chu kỳ đó.

• Nút TIME: Điều chỉnh thời gian tự tắt, trong khoảng thời gian có thể chỉnh tự tắt từ 10 giây đến 12 phút. Thời gian trễ này sẽ được bắt đầu tính lại trong chu kỳ cảm ứng mới.

LƯU Ý

• Thợ điện hoặc người có kinh nghiệm có thể lắp đặt, tuân thủ an toàn điện.
• Không lắp đặt trên bề mặt không bằng phẳng và rung lắc.
• Phía trước cảm biến không được có vật cản ảnh hưởng đến việc phát hiện.
• Tránh lắp đặt gần kim loại và kính vì có thể ảnh hưởng đến cảm biến.
• Vì sự an toàn, bạn vui lòng không mở hộp và tự đấu nối nếu thấy không chắc chắn về cách lắp đặt.

MỘT SỐ VẤN ĐỀ THƯỜNG XẢY RA VÀ CÁCH KHẮC PHỤC

1 – Tải không làm việc (bóng đèn không sáng):

a. Kiểm tra nguồn điện vào bóng đèn kết nối với cảm ứng đã có điện ra chưa?.

b. Kiểm tra lại xem bóng đèn cò vấn đề gì không?.

c. Kiểm tra nút chỉnh Lux đã phù hợp với ánh sáng làm việc của môi trường chưa?.

d. Kiểm tra điện áp làm việc có đảm bảo không?

2 – Độ nhạy kém:

a. Kiểm tra nút SENS đã chỉnh khoảng cách hợp lý chưa?

b. Kiểm tra chiều cao lắp đặt.

3 – Cảm ứng không thể tự tắt tải (đèn sáng không tắt):

a. Kiểm tra xem có bị nhiễu tín hiệu cao tần trong vùng làm việc không?

b. Kiểm tra xem xung quanh có thân nhiệt liên tục di chuyển trong vùng cảm ứng không?

c. Thời gian trễ Time điều chỉnh có dài quá không?

d. Kiểm tra lại xem việc lắp đặt dây điện đã đúng chưa?
